MANUAL CUBY ARIA IR DC

0. CONTENIDO

Cuby Aria IR DC

Termostato inteligente para aires acondicionados

Tornillos y taquetes

Si tienes paredes de tabla roca necesitarás otro tipo de taquetes y tornillos.

Accesorio para desmontar

Fuente de poder

Para la instalación necesitarás
lo siguiente:

  • Taladro
  • Celular con iOS o Android
  • Conexión WiFi
  • Desarmador de cruz
  • Martillo

1. RETIRA EL PANEL DE CRISTAL

Para poder instalar el Cuby Aria en la pared es necesario retirar el panel de cristal.

  1. Localiza la ranura en la orilla del cristal como se muestra en la imagen.

  2. Introduce el accesorio para desmontar en la ranura y haz palanca hacia arriba, retirando cuidadosamente el panel de cristal.

Se cuidadoso al retirar el panel de cristal, evita que caiga al suelo.

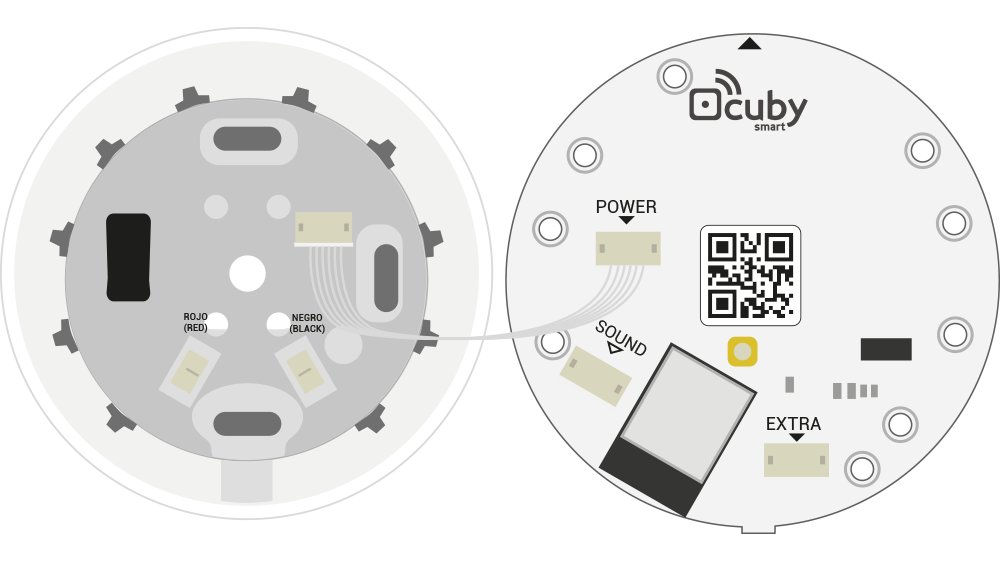

Parte trasera del cristal

Al retirar el cristal, notarás que se mantiene conectado a la base en el gabinete.

2. INSTALACIÓN

Coloca el control remoto cerca del aire acondicionado, en la misma habitación. Asegúrate de que nada bloquee la luz infrarroja que envía el control (es como un pequeño láser) para que el aire lo pueda recibir.

Evita instalar el Cuby Aria en la misma pared que el aire acondicionado, la señal infrarroja no llegará correctamente en ese punto. Te recomendamos instalar en una pared contraria o lateral.

La señal infrarroja de Cuby Aria se proyecta desde los orificios en la parte trasera como se muestra en la imagen, es posible que la señal rebote en las paredes para llegar al aire.

Evita instalar directamente
bajo el aire acondicionado

La señal infrarroja debe llegar al receptor en el frente del A/C, si el Cuby Aria esta debajo, la señal no llegará correctamente.

Pared lateral al A/C

En esta posición la señal infrarroja puede llegar correctamente al receptor del aire acondicionado.

Pared contraria al A/C

La señal infrarroja puede rebotar en las paredes desde una pared contraria hasta llegar al frente del A/C.

  1. 1. Posiciona la base del Cuby Aria en la pared donde será instalado y marca los 4 agujeros con un lápiz.
  2. 2. Utilizando un taladro y la broca correcta (3/16 de pulgada para los taquetes que enviamos) realiza las 3 perforaciones donde irán los tornillos, asegurando que la profundidad sea la suficiente.
  3. 3. Coloca los taquetes en las perforaciones
  4. 4. Atornilla la tapa trasera del Cuby Aria a la pared con la flecha de la base apuntando hacia arriba, como se muestra en la imagen.

Una vez conectado, inserta nuevamente el panel de cristal en el gabinete.

  1. Ubica el borde en la parte de abajo del cristal como se observa en la imagen.
  2. Inserta primero el borde en el hueco de la base del Cuby Aria que se instaló en la pared. (1)
  3. Empuja la parte de arriba para encajar en la base del Aria(2) hasta escuchar un click.(3)

5. CONECTA TU CUBY ARIA IR DC

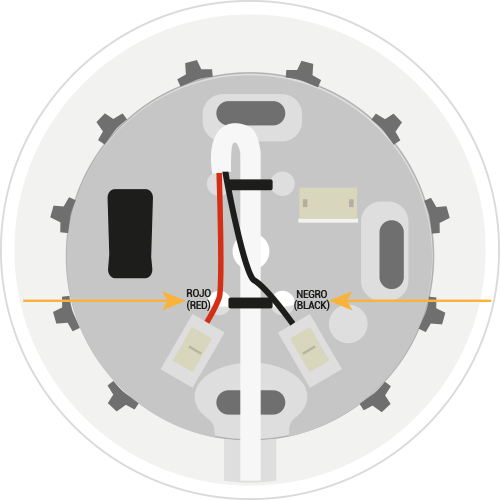

Pasa el cable de la fuente de poder por el orificio central en la parte de abajo del Cuby Aria.

Identifica los conectores N~(Neutro) L~(Línea) de la pared y conecta cada cable en su respectivo conector

4. AGREGA TU CUBY ARIA IR DC

  1. Asegúrate que tu Cuby Aria esta correctamente conectado.
  2. Ingresa en la App de Cuby y selecciona la opción Agregar Cuby
  3. Selecciona la opción de Agregar Cuby G4 y sigue los pasos en la app
  4. Sigue los pasos en la App y espera a que la App encuentre a tu Cuby Aria. No debe pasar más de 1 minuto buscándolo.

    En caso de que la App no encuentre al Aria, asegura de tener activo el bluetooth y ubicación en tu celular.

    Si después de varios intentos aún no encontrara el Cuby Aria, reinicia el celular y reintenta.
  5. Una vez que tu celular detecte el Cuby Aria, te pedirá que lo nombres. Escribe un nombre que identifique dónde estará instalado el Aria.

    No utilices las siguientes palabras dentro del nombre ya que causan problemas al usar asistentes virtuales como Alexa y Google Home:
    1. “Aire”
    2. “Aire Acondicionado”
    3. “Clima”


    Las palabras Aire y Aire acondicionado hacen que los asistentes piensen que estas pidiendo el modo frío o modo aire acondicionado y no ejecutará el comando de manera correcta.
  6. Espera a que Cuby Aria te muestre las redes disponibles. Puede tomar hasta 30 segundos en mostrar la lista de redes.
  7. Selecciona tu red WiFi de la lista que aparecerá, recuerda que también puedes acceder a ella manualmente escribiendo el nombre y contraseña.

  8. Una vez seleccionada la red a la que quieres que se conecte tu Cuby Aria, escribe la contraseña y presiona siguiente.
  9. Espera mientras se conecta tu Cuby Aria a la red Wifi. Este paso no debe tomar más de 1 minuto.
  10. Listo, has agregado correctamente tu Cuby Aria.

Si tienes problemas para agregar tu Cuby Aria IR CA, intenta nuevamente seguir los pasos de la app, tomando en cuenta lo siguiente:

  1. Retira el panel de cristal templado.
  2. En la parte trasera localiza el botón “Config”

  3. En el paso 2/8 presiona el botón “Config” y continúa normalmente.

5. CONFIGURA LA SEÑAL INFRARROJA

El siguiente paso es configurar el protocolo infrarrojo para que el Cuby Aria pueda controlar al aire acondicionado.

  1. Asegúrate que tu aire esté apagado.
  2. Cuby Aria deberá estar en la misma habitación a no más de 6m. del aire.
  3. Ve a la aplicación y busca tu Cuby Aria con el nombre asignado, da click en configurar.
  4. Sigue los pasos en la app, toca en “iniciar” para probar diferentes protocolos. Durante el proceso, Cuby Aria enviará una señal al aire y cada vez se te preguntará si el Aire encendió o hizo Beep, toca en “si” o “no” según sea el caso, este proceso es manual por lo que puede tomar un momento en encontrar el protocolo correcto.
  5. Una vez que el aire haga beep o se encienda, presiona “SI” para que la App muestre el control extendido. Prueba algunas de las funciones que se mostrarán en la App. Después toca en “Funciona” si el A/C parece operar de manera correcta. Si la temperatura no es correcta (tiene un desfase de grados) puedes presionar la opción que dice “No Funciona” para probar con otros protocolos.

  6. Tu Cuby Aria ahora ya debería estar funcional y podrás controlar el A/C de manera normal.

6. PRUEBA

Asegura que al presionar los botones del Cuby Aria el A/C responda de manera correcta.

Procura quitar el control de la pared sólo cuando sea necesario ya que si se hace muy seguido se puede dañar la tapa de plástico.
