MANUAL INSTALACIÓN XMATCH

  1. Quita la energía del AC.
  2. Desconecta el termostato de la pared desenchufando el arnés de 3 hilos del evaporador.


  3. Retira el termostato original.

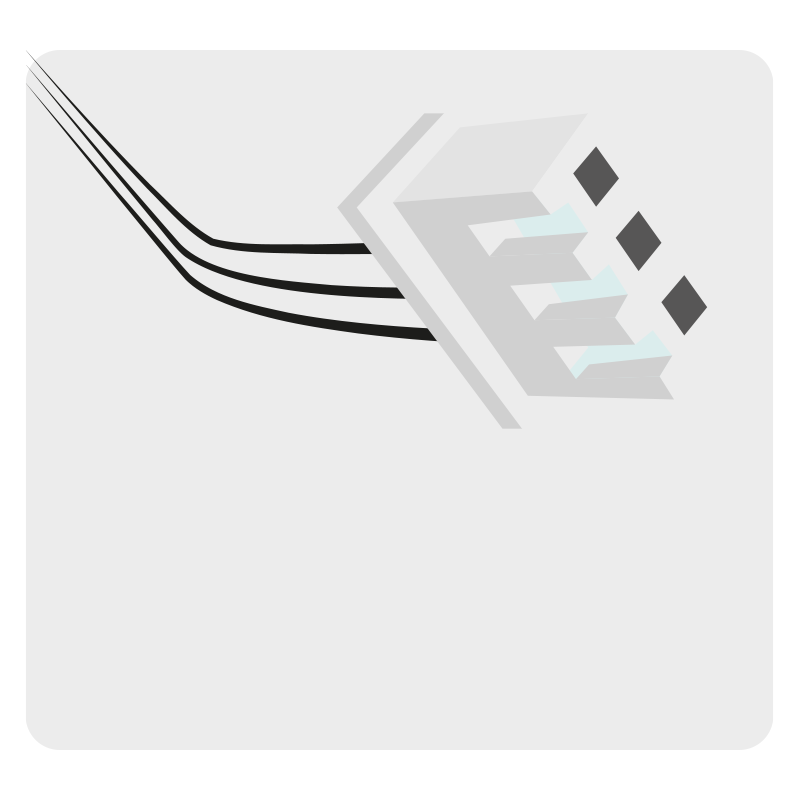

  4. Localiza el arnés de 3 hilos donde retiraste el termostato original.

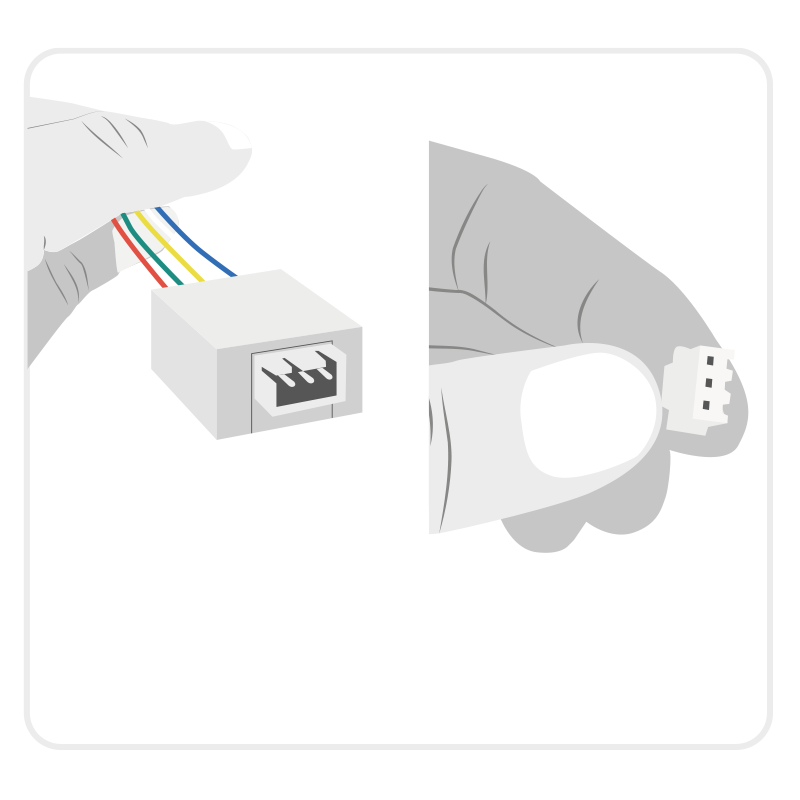

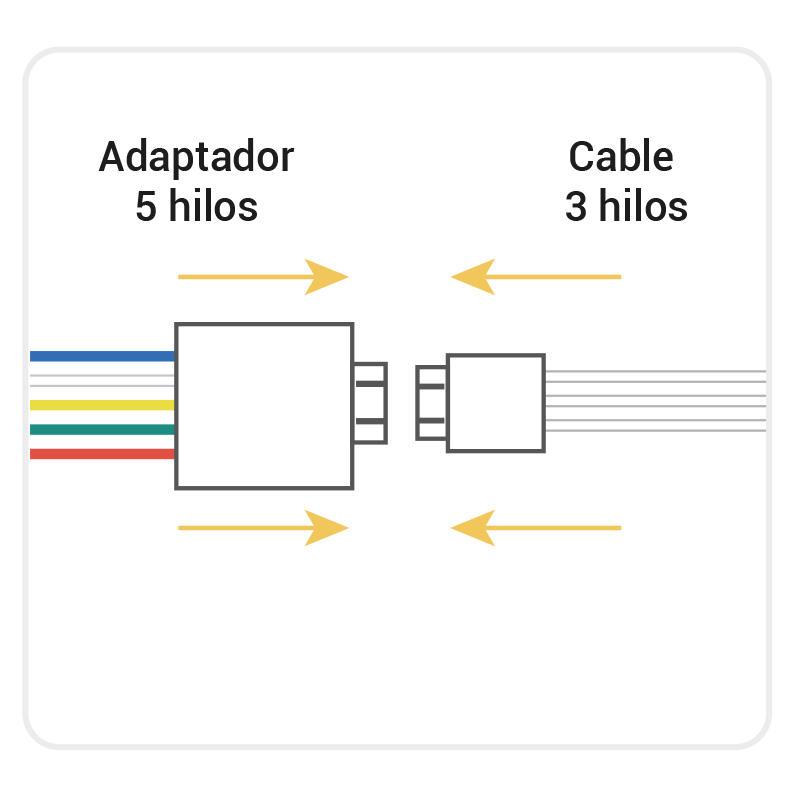

  5. Conecta el cable de 3 hilos al adaptador de 5 hilos.

  6. Conecta los cables de colores al termostato de 24VAC siguiendo el código de colores.

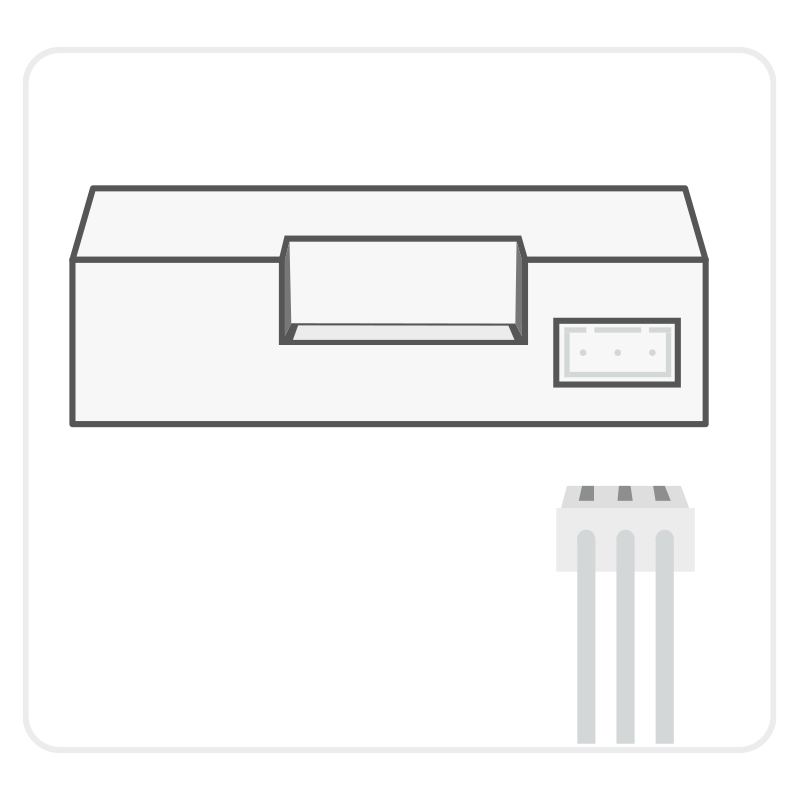

  7. Conecta el extremo del arnés de 3 hilos que quitaste del evaporador al Cuby.

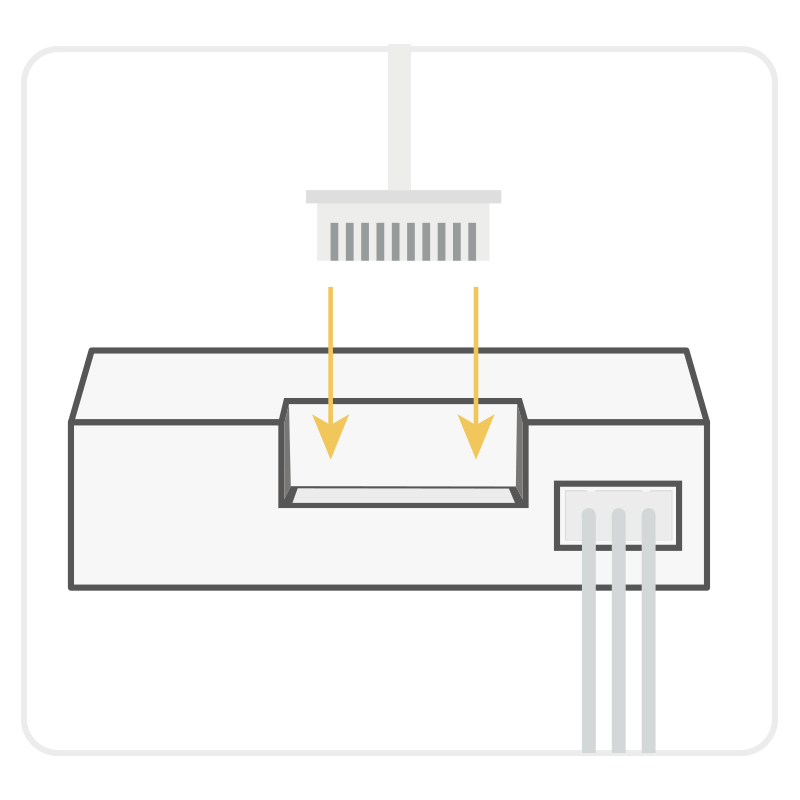

  8. Después conecta un extremos del arnés de 10 hilos al Cuby.

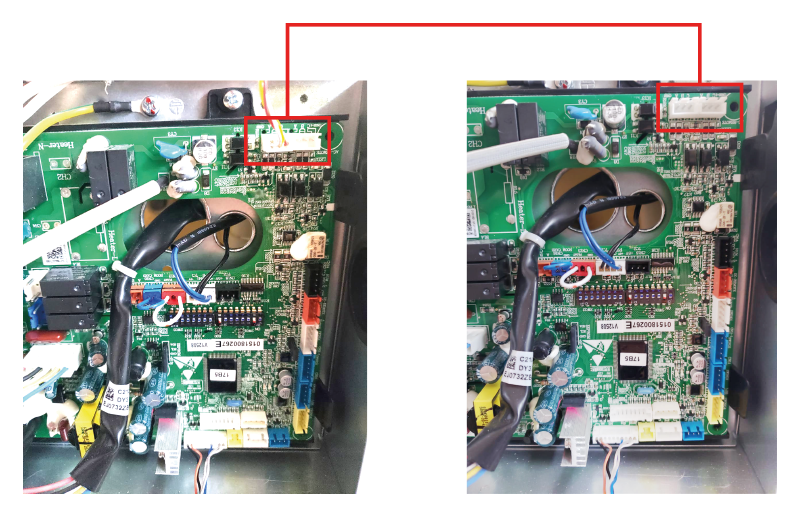

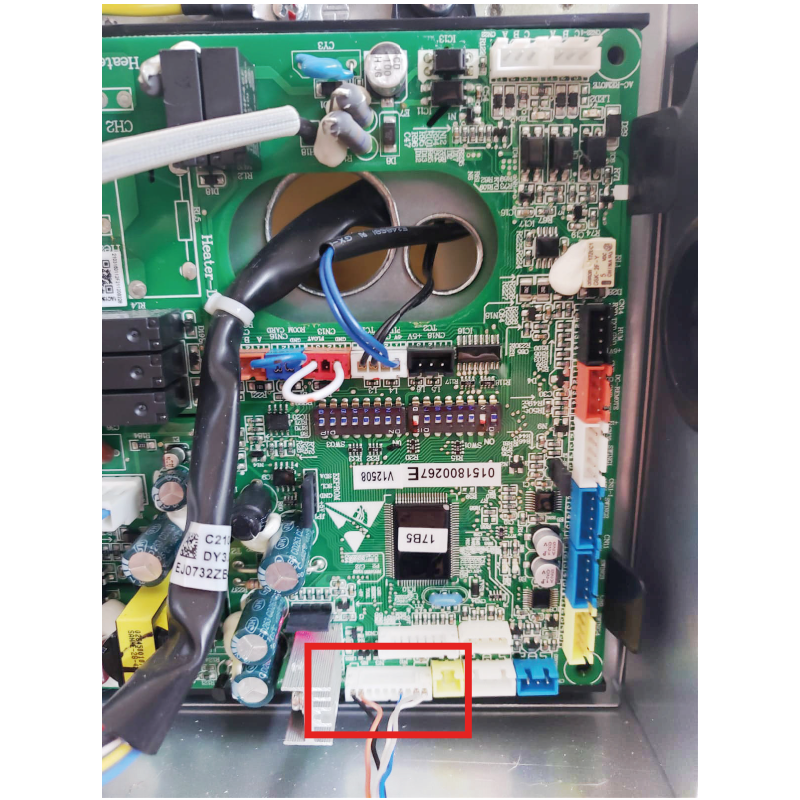

  9. Conecta el otro extremos del arnés de 10 hilos al evaporador, en el conector de 10 pines indicado en la imagen.


  10. Energiza el aire acondicionado.
  11. Instala tu termostato y deberá encender.
Updated on marzo 30, 2022
