Manual Cuby Helios

Contenido

0. CONTENIDO

Display Helios

Pantalla y Alarma

Sensor Helios
Medidor de nivel de Gas

Adaptador de voltaje

USB-C

Tornillos para carátula

Tornillo y taquete para display Helios

Accesorio de desmonte

1. INSTALACIÓN Y CONFIGURACIÓN

A) Configura el display Helios antes de instalarlo.

Descarga la aplicación Cuby Smart:

Android:
https://cuby.mx/app/android

iOS:
https://cuby.mx/app/ios
Crea una cuenta e ingresa con ella.
Dentro del menú de la app de Cuby Smart, selecciona la opción “Agregar Cuby”
Después selecciona “Cuby Helios” de la lista de dispositivos.
Conecta a la corriente eléctrica y coloca en la pared el display Helios con ayuda de cinta doble cara o taquete y tornillo.
Se te preguntará si el Helios se encuentra en modo configuración o no. La pantalla deberá decir “CONFIG”, en caso contrario, sigue estos pasos para acceder al modo de configuración:
Retira con cuidado el panel de cristal con ayuda del accesorio de desmonte:
Presiona y mantén el botón de CONFIG en la parte trasera del panel de cristal durante 5seg. Hasta que la pantalla muestre “CONFIG”:
Espera a que tu celular encuentre tu display Helios.
Se te pedirá que nombres a tu Helios.
Se te mostrará una lista de redes WiFi, selecciona tu red e ingresa la contraseña.
Espera unos momentos a que se conecte a tu red WiFi
Una vez configurado el Display Helios va a mostrar en su pantalla “Esperando Comunicación” y se encontrará listo para recibir una lectura del sensor.
Sugerencia de colocación
El lugar ideal es en la cocina ya que cuenta con alarma de gas y puede alertarte cuando dejes por error la estufa abierta.
El cable de alimentación se puede recortar a la distancia requerida para evitar que quede un sobrante.

Evita colocarlo demasiado cerca de la estufa, esto puede arrojar una lectura incorrecta y puede activar la alarma.

B) Instalación del Sensor Helios

Ubica y retira la carátula original de tu tanque estacionario, retirando únicamente los 2 tornillos que la sostienen al flotador.
Colocar el sensor Helios en el lugar de la carátula, asegurando que tenga la orientación correcta marcada por la parte triangular y cuadrada.
Toma en cuenta que hacia donde se abre la tapa de tu tanque, va la parte triangular de la base del sensor Helios.

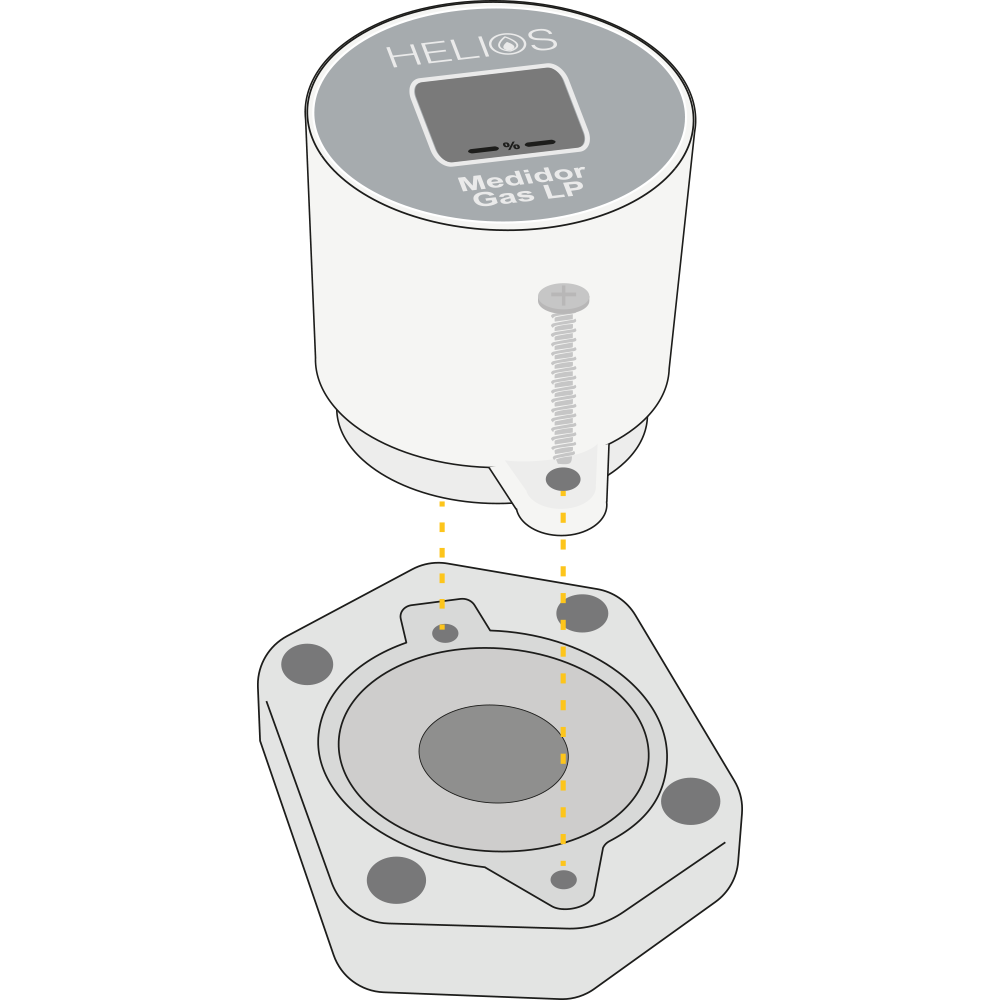

Utiliza los 2 tornillos incluidos para atornillar el sensor Helios al tanque. Asegúrate que quede bien atornillado hasta que tope sin barrer la rosca.
Una vez instalado el sensor Helios comenzará a reportar lecturas, espera un par de horas para que se estabilice la lectura.
En este punto ya debería de ver el porcentaje en tu celular y también en el display Helios.

2. PUNTOS ADICIONALES

A) Lecturas en tiempo real.

El medidor de gas reporta las lecturas con la siguiente frecuencia:

Cada 2 horas.
Cuando detecta un cambio de más de 0.5% envía el cambio de inmediato.
Cuando detecta que están surtiendo gas envía constantemente hasta que dejan de surtir.
Cuando se retira o se coloca en el tanque de gas envía de inmediato.

B) Distancia entre Display Helios y Sensor Helios

El enlace que manejan ambas unidades es de muy alto rango, en algunos casos puede alcanzar hasta 1km de distancia (linea de vista). Cuando pasa por muros la señal se debilita pero aún así debe ser suficiente para cubrir sin problema el 99.99% de los casos sin ningún problema de señal.

C) Duración de la batería.

El sensor está diseñado para ser extremadamente eficiente y con esto logra una duración de batería promedio de 5 años. La batería es reemplazable y utiliza una batería CR123A.
La app te indica el nivel actual de batería (es un aproximado) y cuando estas baja también empieza a generar alertas.

D) Conectividad.

La unidad interior se conecta a internet utilizando WiFi (2.4GHz) y no tiene que estar cerca del tanque. Su ubicación ideal es en la cocina
La unidad exterior (sensor de gas) utiliza una comunicación inalambrica de muy alto rango para comunicarse con la unidad interior.
La unidad exterior no lleva ningún cable. No requiere WiFi. No requiere algún otro servicio por lo tanto se puede usar en cualquier parte del mundo.

E) Precisión.

El medidor de gas es altamente preciso. Tiene un error menor al 2% y una resolución de 0.1%.

F) Protección contra Agua y Luz.

La unidad exterior (medidor de gas) es contra agua y luz solar. Tiene una protección IP68. Aún así, es sugerido que siempre se tenga la tapa del tanque estacionario abajo para incrementar su vida util y protegerlo de altas temperaturas.

G) Alarmas y Alertas.

1.- La unidad interior cuenta con varias alarmas y alertas.

Algunas suenan localmente (zumbador integrado) y otras son remotas. También cuenta con llamadas por voz (te llama al teléfono) pero se tiene que configurar un numero telefónico para eso.

a) Emite una alarma sonora y muestra en la pantalla el problema

b) Envía una alerta push al celular.

c) Genera una llamada telefónica y SMS
(si se tiene configurado uno o más teléfonos).

2.- Alarma de monóxido de carbono.

El monóxido es un gas que no se ve y no huele pero es extremadamente peligroso cuando se encuentra en altas concentraciones. Este se genera cuando hay combustiones incompletas por lo que puede generarse en una estufa, boiler u otras fuentes de combustión. La unidad interior soporta un sensor opcional (no incluido) y cuando detecta altos niveles de monóxido se activa una alarma.

a) Emite una alarma sonora y muestra en la pantalla el problema

b) Envía una alerta push al celular.

c) Genera una llamada telefónica y SMS
(si se tiene configurado uno o más teléfonos).

3.- Alerta de bajo nivel de gas.

Cuando el nivel de gas baja del limite configurado se envía una alerta PUSH al celular.

4.- Alerta de sensor retirado.

Si alguien desmonta el sensor del tanque, se envía una alerta PUSH al celular.

5.- Alerta de alta temperatura.

Si el medidor de gas presenta una alta temperatura se genera una alerta PUSH.

6.- Alerta de ingreso de agua.

Si el medidor de gas detecta altos niveles de humedad dentro de su gabinete plástico entonces genera una alerta push.

7.- Alerta de falla en sensor.

Si el medidor de gas detecta una falla en sus sensor de nivel de gas, entonces genera una alerta PUSH.

8.- Alerta de baja batería.

Si la batería del sensor es baja se genera una alerta push.

H) Estadísticas

El sistema Cuby guarda datos del nivel de gas por 3 años y muestra estadísticas de uso y niveles de gas. Algunas de estas estadísticas son:

Nivel actual de gas
Consumo promedio diario (calculado con base en los ultimos 60 dias).
Tiempo restante de gas (indica cuantos días de gas te quedan).
Gráfica de niveles de gas. Puedes ver como fue bajando el nivel de gas y cuando te surtiero gas.
Eventos de llenado de gas. Esta lista te dice la fecha y hora en la que se surtió gas y cuanto te surtieron.
Alarmas y alertas. Los eventos de alarma/alerta también se guardan en el sistema.

I) Compartir acceso

Es posible compartir el acceso a uno o más tanques de gas con otras personas desde la aplicación de Cuby. Para realizar esto hay que hacer lo siguiente.

La persona a la que vas a compartir el tanque debe de primero crear una cuenta en la aplicación de Cuby.
El administrador del Cuby Helios tiene que ir a los ajustes del dispositivo y seleccionar la opción de “compartir”.
Se ingresa el correo que uso la otra persona para crear su cuenta y al aceptar ya quedará compartido el tanque.
El acceso compartido se puede eliminar en cualquier momento.

3. PARTES DEL SISTEMA

A) DISPLAY HELIOS

i. Botones (Central y flechas)

ii. Pantalla 1

Muestra nivel de gas
Muestra “Sensor desmontado” cuando no esta colocado en el tanque el sensor
Muestra “Esperando Comunicación” cuando aun no recibe comunicación del sensor
Muestra “Error en sensor” cuando hay una falla
Muestra “Gas o Humo Detectado” cuando hay una alarma de gas o humo
Muestra “ALARMA MONOXIDO” cuando detecta altos niveles de monoxido
