MANUAL CUBY-ARIA V (F&C TVR/VRF)

0. CONTENIDO

Cuby Aria V

Control Inteligente de pared
para Cuby G4.

Tornillos y taquetes

Si tienes paredes de tabla roca necesitarás otro tipo de taquetes
y tornillos

Accesorio para desmontar

Para la instalación necesitarás
lo siguiente:

  • Taladro
  • Broca 3/16 in. para concreto
  • Celular con iOS o Android
  • Conexión WiFi
  • Desarmador de cruz
  • Martillo

1. RETIRA EL PANEL DE CRISTAL

Para poder instalar el Cuby Aria en la pared es necesario retirar el panel de cristal.

  1. Localiza la ranura en la orilla del cristal como se muestra en la imagen.


  2. Introduce un destornillador plano delgado ( o un objeto similar ) y haz palanca hacia arriba, retira cuidadosamente el panel de cristal.


Se cuidadoso al retirar el panel de cristal, evita que caiga al suelo.

Parte trasera del cristal

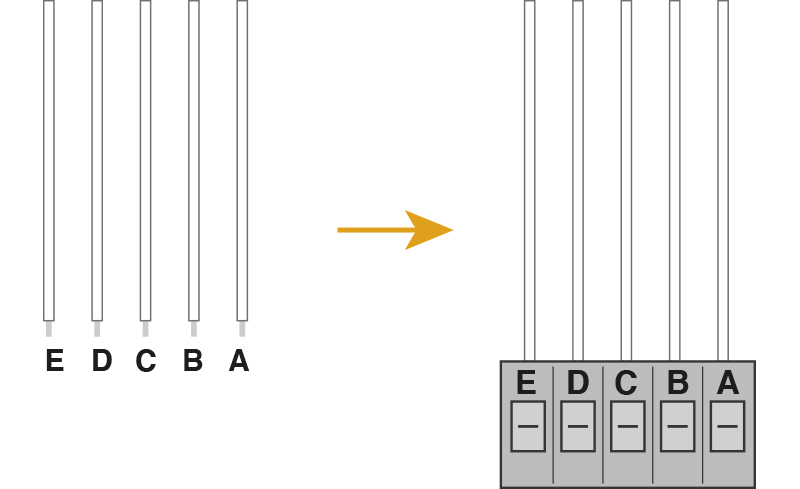

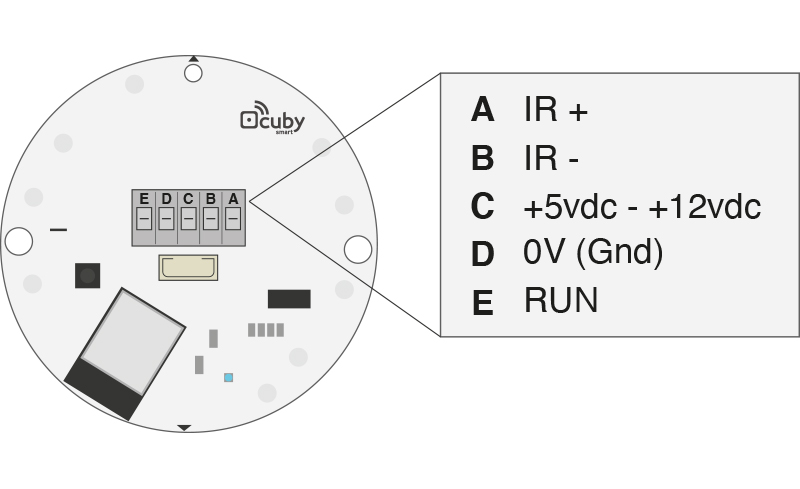

2. Identifica y conecta los cables del Fan & Coil a la terminal de bloques.

Recuerda y mantén el mismo orden de los cables

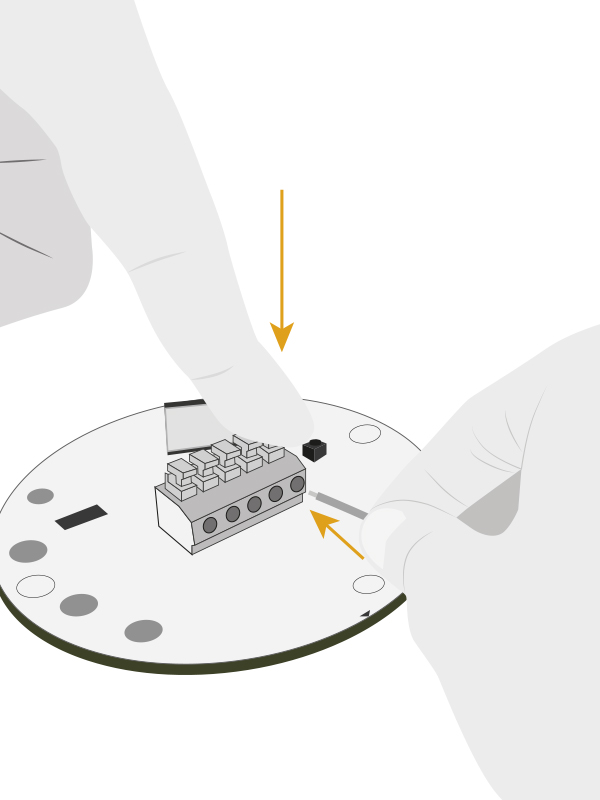

3. Presiona y conecta los cables

4. AGREGA TU ARIA VRF

  1. Asegúrate que tu Cuby Aria esta correctamente conectado.
  2. Ingresa en la App de Cuby y selecciona la opción Agregar Cuby
  3. Selecciona la opción de Agregar Cuby G4 y sigue los pasos en la app

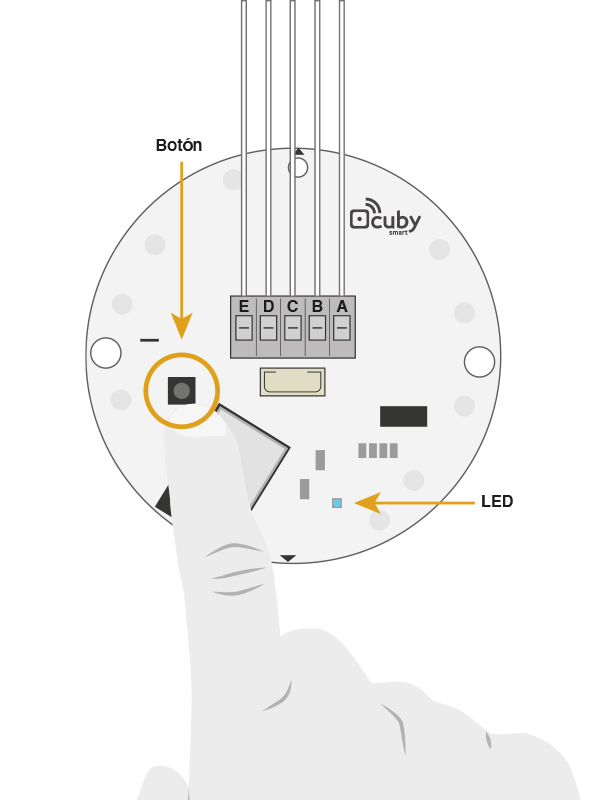

  4. Si el indicador LED de tu Cuby Aria VRF no está encendido en color azul presiona el botón en la parte trasera del panel de cristal por al menos 4 segundos, hasta que el indicador led se ponga en color azul.

  5. Sigue los pasos en la App y espera a que la App encuentre a tu Cuby Aria. No debe pasar más de 1 minuto buscándolo.
    En caso de que la App no encuentre al Cuby Aria, asegura de tener activo el bluetooth y ubicación en tu celular.

    Si después de varios intentos aún no encontrara el Cuby Aria, reinicia el celular y reintenta.
  6. Una vez que tu celular detecte el Cuby Aria, te pedirá que lo nombres. Escribe un nombre que identifique dónde estará instalado el Aria.

    No utilices las siguientes palabras dentro del nombre ya que causan problemas al usar asistentes virtuales como Alexa y Google Home:
    1. “Aire”
    2. “Aire Acondicionado”
    3. “Clima”


    Las palabras Aire y Aire acondicionado hacen que los asistentes piensen que estas pidiendo el modo frío o modo aire acondicionado y no ejecutará el comando de manera correcta.
  7. Espera a que Cuby Aria te muestre las redes disponibles. Puede tomar hasta 30 segundos en mostrar la lista de redes.
  8. Selecciona tu red WiFi de la lista que aparecerá, recuerda que también puedes acceder a ella manualmente escribiendo el nombre y contraseña.

  9. Una vez seleccionada la red a la que quieres que se conecte tu Cuby Aria, escribe la contraseña y presiona siguiente.
  10. Espera mientras se conecta tu Cuby Aria a la red Wifi. Este paso no debe tomar más de 1 minuto.
  11. Listo, has agregado correctamente tu Cuby Aria, puedes comprobarlo observando el indicador led en verde. Cuando el Cuby Aria se conecta se pondrá verde temporalmente y después se apagará el indicador visual con el motivo de no ser molesto durante la noche.
  12. El siguiente paso es configurar el protocolo infrarrojo para que el Aria pueda controlar al aire acondicionado.

5. CONFIGURA PROTOCOLO

  1. En la App te aparecerá un nuevo dispositivo agregado, da click para configurar.
  2. Asigna el protocolo 4.10, el primero en la lista, después toca en si.
  3. Una vez que el aire haga beep o se encienda, presiona “SI” para que la App muestre el control extendido. Prueba algunas de las funciones que se mostrarán en la App. Después toca en “Funciona” si el A/C parece operar de manera correcta.
  4. Tu Aria ahora ya debería estar funcional y podrás controlar el A/C de manera normal.

2. PRUEBA

Asegura que al presionar los botones del Cuby Aria el A/C responda de manera correcta.

Si ya revisaste todo lo anterior y aun no funciona por favor contáctenos.

3. INSTALACIÓN

IMPORTANTE: Asegura que donde se va a instalar el Aria no pasan cables o tuberías dentro de la pared.

  1. Posiciona la base del Cuby Aria en la pared donde será instalado y marca los 4 agujeros con un lápiz.
  2. Utilizando un taladro y la broca correcta (3/16 de pulgada para los paquetes que enviamos) realiza las 4 perforaciones donde irán los tornillos, asegurando que la profundidad sea la suficiente.
  3. Coloca los taquetes en las perforaciones
  4. Atornilla la tapa trasera del Aria a la pared con la flecha de la base apuntando hacia arriba, como se muestra en la imagen.

Coloca el panel de cristal en la base

  1. Ubica el borde en la parte de abajo del cristal como se observa en la imagen.
  2. Inserta primero lel borde en el hueco de la base del Cuby Aria que se instaló en la pared. (1)
  3. Empuja la parte de arriba para encajar en la base del Cuby Aria(2) hasta escuchar un click.(3)

Procura quitar el control de la pared sólo cuando sea necesario ya que si se hace muy seguido se puede dañar la tapa de plástico.
